مکانیسم عملکرد موتور (Engine Operation Mechanism)

آیا تا به حال به موتور یک خودرو نگاه کرده اید؟ آیا اندیشیده اید که این مجموعه بسیار بزرگ از فلزات، چگونه در ارتباط با یکدیگر، در حال انجام کار واحدی هستند؟ یا این که چگونه بنزین موجود در مخزن سوخت، به انرژی حرکتی تبدیل می شود و خودرو را به حرکت درمی آورد؟ اگرچه موتور اتومبیل ها انواع گوناگونی دارند، اما باید گفت که اکثر آنها بر اساس اصول کلی یکسانی کار میکنند. در این مقاله به طور خلاصه به بررسی عملکرد موتور خودرو خواهیم پرداخت. موتور خودرو در یک نگاه، شامل تعداد زیادی از قطعات مختلف است و هر یک، نقش های خاصی را بر عهده دارند. اما در این مقاله تنها به بررسی قطعات اصلی موتور که در تبدیل انرژی شیمیایی به انرژی حرکتی نقش ویژه ای دارند، پرداخته ایم.

مکانیسم عملکرد موتور (ویدئو)

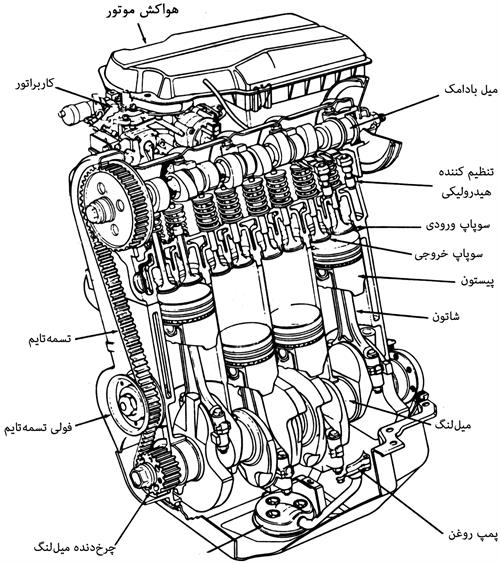

اجزای اصلی موتور

1. سیلندر     2. پیستون
مکانیسم عملکرد موتور (ویدئو) سیلندر هسته اصلی موتور است که حرکت پیستون و همه فرایند احتراق در داخل آن صورت می گیرد.   مکانیسم عملکرد موتور (ویدئو) پیستون قطعه فلزی است که با حرکت بالا و پایین سیلندر، میل لنگ را به حرکت درمی آورد.
3. میل لنگ     4. سوپاپ ها
مکانیسم عملکرد موتور (ویدئو) میل لنگ به وسیله شاتون به پیستون متصل است و سبب تبدیل حرکت بالا و پایین آن به حرکت دورانی می شود.   مکانیسم عملکرد موتور (ویدئو) سوپاپ ها دریچه های ورود سوخت و هوا و نیز خروج گازها را باز و بسته می کنند.
5. شاتون     6شمع
مکانیسم عملکرد موتور (ویدئو) شاتون قطعه ای است که پیستون را به میل لنگ متصل می کند.   مکانیسم عملکرد موتور (ویدئو) شمع قطعه ای الکتریکی است که با جرقه زدن، عمل احتراق را در موتور انجام می دهد.


حال پس از آشنایی با اجزای مختلف موتور، باید دید که این قطعات در ترکیب با یکدیگر چگونه عمل می کنند و چگونه سوخت را به انرژی حرکتی تبدیل می کننددر حقیقت، عملکرد موتور چهار مرحله است که به اختصار به توضیح آن ها می پردازیم.

1. در مرحله اول، سوپاپ ورود هوا باز شده و با حرکت رو به پایین پیستون، مخلوط هوا و سوخت وارد سیلندر می شود.

2. در این مرحله، سوپاپ ها بسته شده و با حرکت رو به بالای پیستون، مخلوط هوا و سوخت به شدت فشرده می شود.

3. وقتی که پیستون به بالاترین سطح خود رسید، با جرقه زدن شمع، احتراق انجام می شود و نیروی حاصل از احتراق، پیستون را با فشار بسیار بالا به پایین هدایت می کند.

4. در مرحله آخر نیز سوپاپ خروجی باز شده و با حرکت رو به بالای پیستون، تمامی گازهای حاصل از احتراق، از سیلندر خارج می شوند. این چرخه چهار مرحله ای، به سرعت در موتور تکرار شده و موتور روشن می شود. گفتنی است، در خودروها، برای افزایش توان خروجی، از موتورهای 4، 6، 8، و یا 12 سیلندر استفاده می شود. در فیلم (دانلود) کوتاه زیر شما می توانید به خوبی با مطالب بالا آشنا شوید.

مکانیسم عملکرد موتور (ویدئو) مکانیسم عملکرد موتور (ویدئو) مکانیسم عملکرد موتور (ویدئو) مکانیسم عملکرد موتور (ویدئو)

/uploads/Video Engine.flv


منابع

howstuffworks
