سیستم سوخت رسانی کاربراتور (Fuel Carburetor System)

سیستم سوخت‌‏رسانی کاربراتور

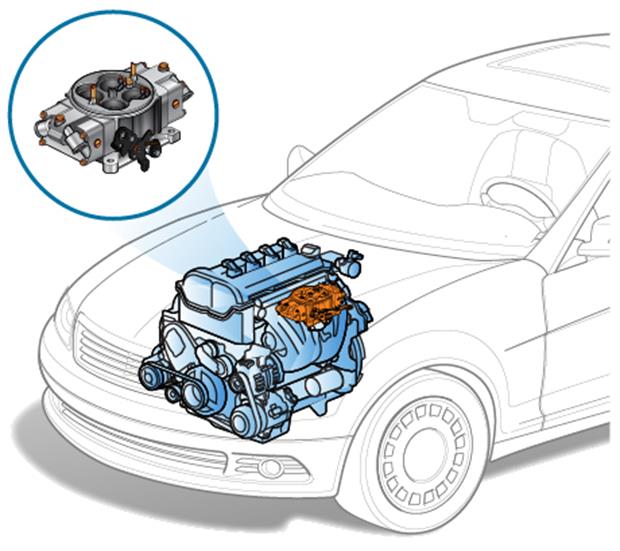

سیستم سوخت رسانی خودرو، دقیقاً مشابه سیستم گوارش و دستگاه تنفسی بدن انسان است. این سیستم یکی از مهم ترین بخش های خودرو به شمار می رود و نقش آن تأمین انرژی لازم برای حرکت خودروست. اگرچه سیستم سوخت رسانی کاربراتور (Fuel Carburetor System) منسوخ شده است و جای خود را به سیستم سوخت رسانی انژکتور (Fuel Injection System) داده است، اما در این مقاله قصد داریم به چگونگی عملکرد آن بپردازیم.

سیستم سوخت‌‏رسانی کاربراتور

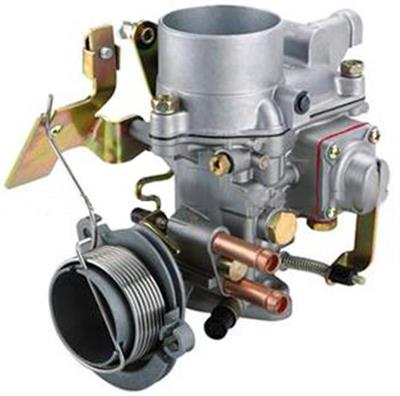

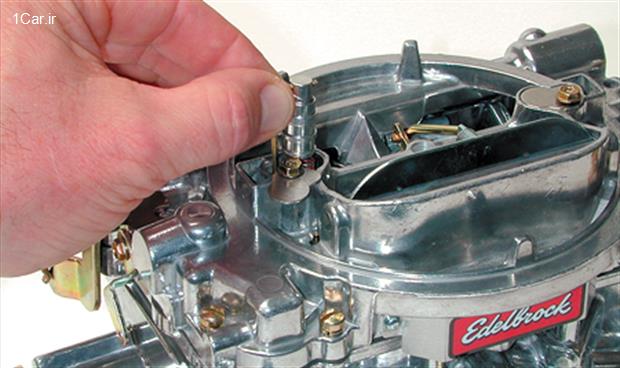

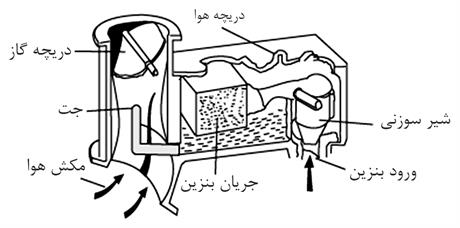

1Carکاربراتور مهم ترین قطعه در سیستم سوخت رسانی به شمار می رود. وظیفه اصلی کاربراتور، تهیه مخلوط هوا و سوخت با نسبت مشخص در شرایط مختلف و ایجاد مکش روی مجرای خروج سوخت است. این کار توسط ونتوری که روی بدنه کاربراتور قرار دارد، انجام می شود. پس از این که صفحه گاز باز شد، مکش هوا توسط سیلندر، انجام و به کاربراتور منتقل می شود. به علت کاهش مقطع عبور، سرعت هوا در هنگام عبور از ونتوری، افزایش و در مقابل فشار محفظه کاهش می یابد. مکش ایجاد شده به طور قابل ملاحظه بیش تر از سایر مقاطع است. ازاین رو، اگر مجرای سوخت، به این قسمت متصل شود، سوخت، مکیده می شود و پس از مخلوط شدن با هوا به داخل سیلندر انتقال می یابد. محفظه گاز، ساسات، بدنه، قسمت راه انداز، پمپ شتاب دهنده، و ونتوری از جمله اجزای تشکیل دهنده یک کاربراتور است. ونتوری در بدنه اصلی قرار دارد. صفحه گاز در محفظه گاز و صفحه ساسات در محفظه ساسات است. قسمت راه انداز و پمپ شتاب دهنده نیز در کاربراتورهای پیشرفته، به منظور جبران برخی کاستی های کاربراتورهای اولیه، طراحی شده اند. کاربراتورها انواع مختلفی دارند که در ادامه به شرح مختصری از آن ها پرداخته شده است.

سیستم سوخت‌‏رسانی کاربراتور

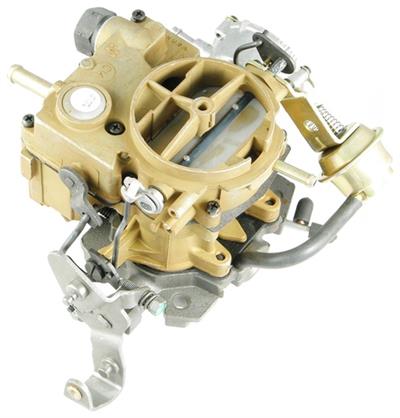

کاربراتور با جریان هوا از بالا به پایین

در این نوع ، نیروی جاذبه به جریان یافتن مخلوط سوخت و هوا به داخل موتور، کمک می کند و در نتیجه تغذیه موتور بهتر انجام می شود. به علاوه، دسترسی به کاربراتور از نقطه نظر انجام خدمات سرویس و تعمیرات نیز بهتر است. به همین دلیل، بسیاری از خودروهای قدیمی از این نوع استفاده می کردند. این نوع کاربراتورها می توانند یک مرحله ای یا دو مرحله ای باشند. کاربراتور مدل های قدیمی خودروهای نیسان، پراید، و پژو از این نوع بوده است.
سیستم سوخت‌‏رسانی کاربراتور



کاربراتور با جریان هوا از پایین به بالا

این نوع کاربراتور، بیش تر در گذشته به کار می رفته است؛ زیرا در این نوع از ورود سوخت به صورت مایع به موتور جلوگیری می شود. در حال حاضر، با توجه به این که در این  نوع دسترسی به کاربراتور از نقطه نظر انجام خدمات سرویس و تعمیرات، راحت نیست و نیز روشن شدن موتور در هوای سرد با مشکلات عدیده ای همراه است، کاربری زیادی ندارد. کاربراتور خودروهای قدیمی دهه 1960 معمولاً از این نوع بوده اند.

سیستم سوخت‌‏رسانی کاربراتور

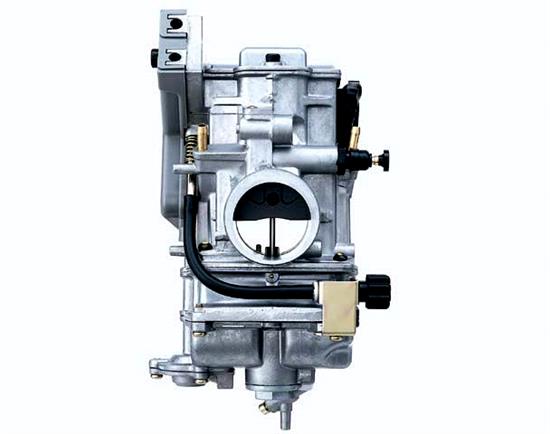

کاربراتور با جریان هوا به صورت افقی

مزیت اصلی این نوع، فضای کمی است که در زیر درپوش موتور اشغال می کند. ونتوری این نوع، ثابت یا متغیر است. کاربراتور خودرو پیکان از نوع کاربراتور با جریان هوا به صورت افقی می باشد و ونتوری آن متغیر است.

سیستم سوخت‌‏رسانی کاربراتور

در خاتمه 1Car با ارائه این مقاله که از سری مقالات فنی سایت به شمار می رود، قصد دارد کمکی هر چند ناچیز در افزایش سطح دانش فنی علاقمندان دنیای خودرو کرده باشد. در هر حال، بی صبرانه منتظر دریافت نظرات و پیشنهادات ارزشمند شما هستیم.


منابع

Wikipedia     Cdxetex
